SALUS CB12RF Installations- og Termostatparringsguide: En Trin-for-Trin Gennemgang

Denne artikel giver en omfattende, billedstyret vejledning til installation af SALUS CB12RF ledningscenter og parring med termostater. Guiden dækker både den indledende installation af CB12RF-enheden og processen med at parre den med dine SALUS-termostater, uanset om du bruger IT600 eller ZigBee 3.0 protokoller.

​

Før du begynder, sørg for at have de nødvendige værktøjer: en skruetrækker (helst en lille, isoleret), en boremaskine og passende skruer til montering.

Trin 1: Forberedelse af CB12RF-enheden til montering

Dette indledende trin forbereder CB12RF-enheden til installation på væggen.

1. Fjern frontdækslet: Brug forsigtigt skruetrækkeren til at fjerne frontdækslet på CB12RF-enheden. Dette vil afsløre monteringshullerne og de interne ledningsterminaler.



2. Boring af monteringshuller: Brug frontdelen, du netop fjernede, som en guide til, hvor du skal lave hullerne på væggen.



3. Montering af CB12RF: Brug de rigtige skruer til at fastgøre CB12RF til væggen.

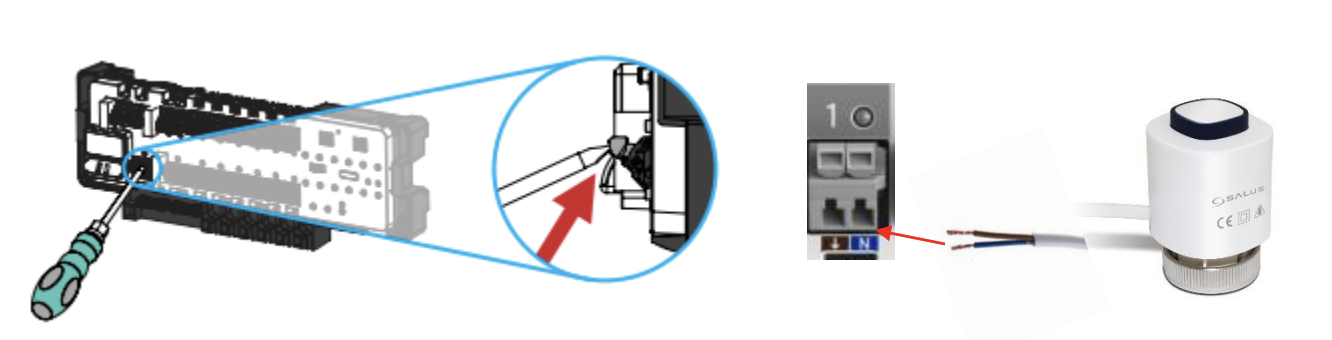

Trin 2: Tilslutning af aktuatoren

Tilslutning af aktuatoren i CB12RF-boksen er nødvendig for at styre, hvordan rumtermostaten kommunikerer med enheden.

1. Tilslutning af zonen



Del 2: Termostatparring (Offline tilstand)

Denne sektion beskriver, hvordan man parrer CB12RF med dine termostater i offline tilstand. Dette involverer konfiguration af jumpere og netværksknapper på både CB12RF og termostaterne.

Trin 1: Indstilling af jumperen

Placeringen af jumperen bestemmer typen af termostatprotokol, der bruges.

1. Jumperplacering (IT600 vs. ZigBee 3.0): Find jumperen på CB12RF-enheden. Afhængigt af hvilken type termostater du bruger, IT600 eller ZigBee 3.0, positioner jumperen i overensstemmelse hermed. Manualen skal angive den korrekte position for hver protokol. IT600-termostater tilhører VS-serien HTR og Quantum-serien, mens ZigBee 3.0 bruges af Elypso.



Trin 2: Konfiguration af Master/Slave-status

Dette trin angiver rollen for hver kontrolboks i en opsætning med flere enheder.

1. Master/Slave-valg: Brug kontakten på CB12RF til at indstille, om din kontrolboks er Master eller Slave. Hvis du kun har 1, eller hvis det er den 1. af flere kontrolbokse, er det Master. Hvis det er kontrolboks 2-9, er det Slave.



Trin 3: Aktivering af parringsmodus

Dette trin initierer parreprocessen på CB12RF-enheden.

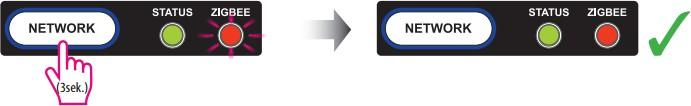

1. Aktivering af netværksknap: Tryk og hold NETVÆRKS-knappen på CB12RF i 3 sekunder. STATUS-LED'en skal blive konstant grøn, og ZIGBEE-LED'en skal blinke rødt, hvilket indikerer, at kontrolboksen er klar til at parre.



Trin 4: Termostatparringsprocedure

Processen herfra afhænger af typen af termostat, du har:

A) IT600 Termostater:

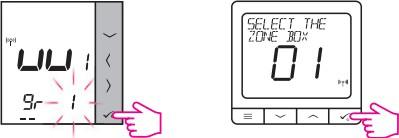

1. Følg Termostatparringsguide: Konsulter den specifikke parringsguide, der er inkluderet med din IT600-termostat. Disse trin vil guide dig gennem at sætte termostaten i parringsmodus og forbinde den til CB12RF.



B) ZigBee 3.0 Termostater:

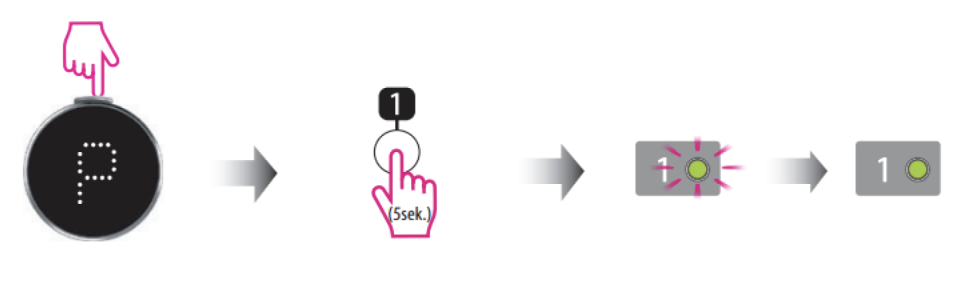

1. Indstil termostat til parringsmodus: Brug zonen, du ønsker, og følg derefter ZigBee 3.0. Tryk og hold derefter knappen på den zone, du vil parre termostaten med, indtil zonen begynder at blinke. Når den stopper med at blinke, kan du foretage en varmeanmodning, og hvis parringen er vellykket, vil zonen være konstant grøn.



Afslutning af parring:

1. Netværksknap hold: Når alle termostater er parret, tryk og hold netværksknappen, indtil både STATUS og ZIGBEE er konstant. De vil automatisk blive konstante efter 10 minutter. Hvis du ikke har afsluttet parringen efter de 10 minutter, skal du trykke og holde netværksknappen igen, indtil ZIGBEE blinker.



Del 3: Tilføjelse af CB12RF til Salus Premium Lite App

Denne sektion beskriver, hvordan man integrerer CB12RF med Salus Premium Lite-appen til fjernstyring og overvågning.

Trin 1: Forberedelse af CB12RF:

1. Slave-tilstand: Sørg for, at CB12RF-kontrolboksen er indstillet til SLAVE-tilstand.

Trin 2: Aktivering af parringsmodus

Dette trin initierer parreprocessen på CB12RF-enheden.

1. Aktivering af netværksknap: Klik og hold NETVÆRKS-knappen nede i 3 sekunder, indtil Zigbee LED'en blinker



Trin 3: Adgang til udstyrslisten i appen

Denne sektion gennemgår trinene for at få adgang til appen.

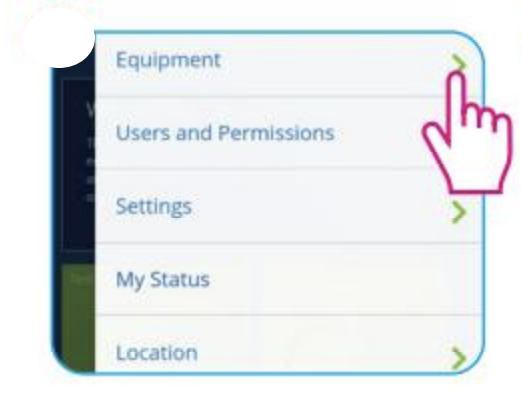

1. Adgang til menuen

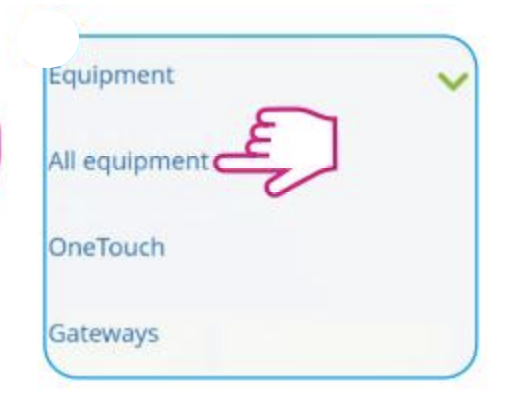

2. Følg Termostatparringsguide: Vælg Udstyr og derefter vælg Alt udstyr.




Trin 4: Tilføj nyt udstyr

Denne sektion tilføjer nyt udstyr i appen.

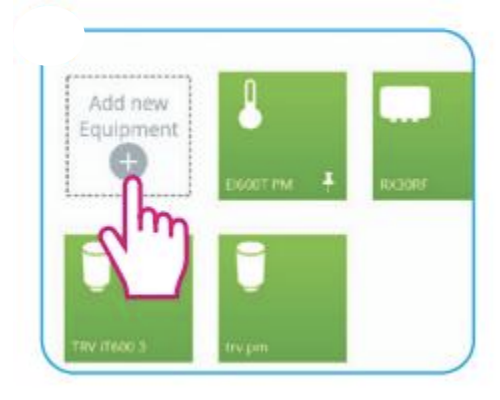

1. Vælg knappen "Tilføj nyt udstyr": Vælg, hvad du vil tilføje, hvad enten det er en EGOOT PM, RX3ORF eller TRV IT600 3.



Trin 5: Navngiv kontrolboksen

Denne sektion viser, hvordan du navngiver og tilslutter boksen.

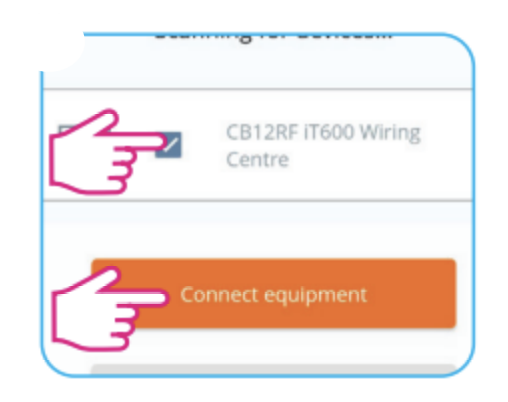

1. Vælg CB12RF it600 Ledningscenter: Og fortsæt med at vælge at forbinde det til udstyret.

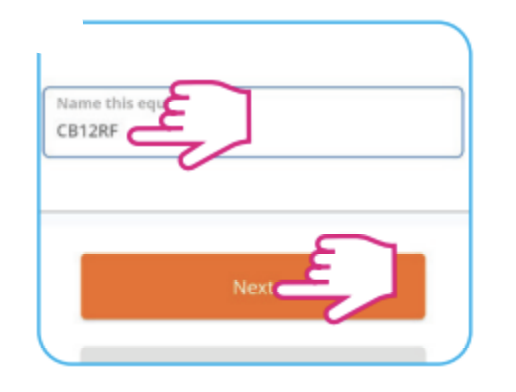

2. Vælg Navngiv dette udstyr: Tilføj et navn til, hvad boksen skal hedde. Og vælg "næste".



• Følg guiden for den rumtermostat, du gerne vil parre med CB12RF.

Denne detaljerede guide giver en trin-for-trin tilgang til installation og parring af SALUS CB12RF ledningscenter med dine termostater. Husk at konsultere den officielle SALUS-dokumentation for de mest præcise og opdaterede instruktioner.
